Hangi Tip Geçerlidir Makaralı Kılavuz Pabuç veya Kayar Kılavuz Pabuç
Kısa cevap şudur: Asansör Makarası Kılavuz Pabucu orta ila yüksek katlı binalardaki yüksek hızlı yolcu asansörleri için daha uygundur. Asansör Kayar Kılavuz Pabucu yük asansörleri ve düşük hızlı yolcu asansörleri için stveart seçimdir. Her ikisi de daha geniş asansör kılavuz pabuç tipleri kategorisine aittir ve doğru seçim neredeyse tamamen kabin hızına, yük düzenine ve bir binanın gerçekte ne kadar sürüş düzgünlüğüne ihtiyaç duyduğuna bağlıdır.
Bir kılavuz pabucu, asansör kılavuz rayı ile kabin veya karşı ağırlık arasında yer alır ve her ikisinin de seyahat sırasında saptırmadan, eğilmeden veya sallanmadan ray boyunca kesinlikle yukarı ve aşağı hareket etmesini sağlar. Bu tek bileşenin sürüş konforu, ray aşınması ve asansör sisteminin hizmet ömrü boyunca ne kadar bakıma ihtiyaç duyduğu üzerinde doğrudan etkisi vardır.
Bir Kılavuz Pabuç Şaftın İçinde Aslında Nasıl Çalışır?
Türüne bakılmaksızın her kılavuz pabucu üç temel parçadan oluşur: rayla temas eden pabuç astarı, birlikte hareket ettiği kılavuz ray gövdesi ve tertibatı kabin çerçevesine veya karşı ağırlık çerçevesine sabitleyen kılavuz pabucu yuvası. Kayar tasarımlarda, üst kısım ayrıca ayakkabı astarı ile ray yüzeyi arasına yağlayıcıyı besleyen, sürtünmeyi azaltan ve balata ömrünü uzatan bir yağ kabı da taşıyabilir.
Bir Bakışta Temel Bileşenler
- Pabuç astarı, kılavuz rayına doğrudan temas eden aşınma yüzeyi
- Kılavuz ray gövdesi, şaftın içinden geçen dikey çelik ray
- Kılavuz pabuç koltuğu, pabucu arabaya veya karşı ağırlığa bağlayan braket
- Astarı ve ray temasını yağlamak için kayar tiplerde bulunan yağ kabı
Bu parçalar monte edildikten ve hizalandıktan sonra kılavuz pabuç, arabanın çerçevesini tek bir dikey yola sabitler; bu da tam olarak kurulum sırasındaki hizalama doğruluğunun pabucun malzeme kalitesi kadar önemli olmasının nedenidir.

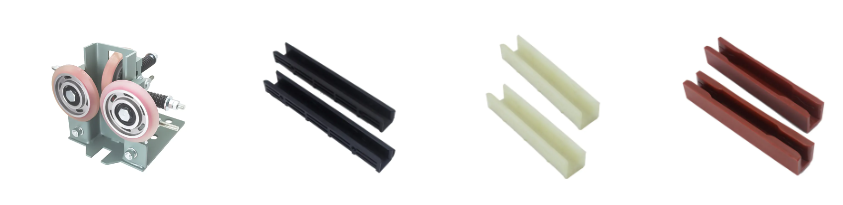

Makaralı Kılavuz Pabuç Yapısı ve En İyi Performans Gösterdiği Yer
Bir makaralı kılavuz pabucu, sabit kayan kaplamanın yerini, kılavuz ray yüzeyi üzerinde sürüklenmek yerine yuvarlanan bir dizi döner tekerlekle değiştirir. Temas noktası kaymak yerine yuvarlandığı için sürtünme keskin bir şekilde düşüyor, bu da kabine fark edilir derecede daha az titreşim aktarılarak otomobilin daha yüksek hızlarda hareket etmesine olanak tanıyor.
Bu yuvarlanma teması ana nedendir. makaralı kılavuz ayakkabı üreticisi genellikle hızın ve sürüş kalitesinin birlikte arttığı yüksek binalardaki yolcu asansörlerini hedef alır. Makaralı kılavuz pabuçları, eski bir asansörün mevcut kılavuz rayını değiştirmeden daha hızlı bir yolcu ünitesine yükseltildiği modernizasyon projelerinde de yaygındır.
| Özellik | Tipik Davranış |
|---|---|
| İletişim Türü | Ray yüzeyi boyunca dönen tekerlek teması |
| Sürtünme Seviyesi | Düşük, yüksek hızlarda ısı oluşumunu azaltır |
| Yağlama İhtiyacı | Minimal, tekerlek yatakları yalnızca periyodik kontrol gerektirir |
| Ortak Ayar | Orta ve yüksek katlı yolcu asansörleri |
Kayar Kılavuz Pabuç Yapısı ve En İyi Performans Gösterdiği Yer
Kayar kılavuz pabuç, sabit bir kaplamayı ray üzerinde yuvarlanmak yerine rayla sürekli temas halinde tutar. Bu tasarım iki biçimde gelir: raya karşı sert bir pozisyona sahip olan sabit kayar kılavuz pabuç ve küçük ray düzensizliklerini absorbe etmek ve kabine iletilen şoku azaltmak için yaylı bir mekanizma kullanan elastik kayan kılavuz pabuç.
Sabit kayar kılavuz pabuçlar esas olarak yük asansörlerinde kullanılır; burada pabucun her iki tarafındaki açıklığın tutarlı kalması ve astar ile rayın üst yüzeyi arasındaki boşluğun genellikle 0,5 ila 2 milimetre . Bu sıkı ve tutarlı boşluk, yük uygulamaları için daha fazla önem taşır çünkü eşit olmayan yükleme, kılavuz pabuç düzeneği üzerinde tekrarlanan yanal baskıya neden olur.
Sabit ve Elastik Kayar Tipler
- Sabit kayar kılavuz pabuç, sert montaj, genellikle yük asansörleriyle eşleştirilir
- Düşük hızlı yolcu asansörlerinde yaygın olarak kullanılan, yay destekli astarlı elastik kayar kılavuz pabuç
- Her iki tip de astarın yağlanmasını sağlamak için ayakkabının üst kısmındaki bir yağ kabına bağlıdır.
- Her iki tip de düşük ilerleme hızlarında çalışan orta ve yüksek katlı binalara uygundur
Alıcılar karşılaştırıyor sürgülü kılavuz pabuç tedarikçisi Makaralı bir seçeneğe karşı, astarın öngörülebilir bir şekilde aşınması ve değiştirme aralıklarının rutin servise göre planlanması kolay olduğundan, kayar tiplerin daha yavaş sistemlerde bakımının daha az maliyetli olduğu görülür.
Makaralı ve Kayar Tipler Arasındaki Hız Aralığının Karşılaştırılması
Hız kapasitesi, iki asansör kılavuz pabucu tipi arasındaki en net ayrım çizgisidir. Aşağıdaki tablo, yolcu ve yük asansörü projelerinde her tipin genel olarak eşleştirildiği genel hız aralığını göstermektedir.
Bu aralıklar, sabit sınırlardan ziyade genel endüstri modelleridir; çünkü gerçek tavan, yalnızca kılavuz pabucuna değil, tam asansör sistemi tasarımına bağlıdır. Yine de bu model, makaralı kılavuz pabuçların neden ekspres ve yüksek katlı binek araçlarda hakim olduğunu, kayan tiplerin ise yük ve alçak binalarda yaygın olarak kaldığını açıklıyor.
Kılavuz Pabuç Tipleri Arasında Açıklık Tolerans Farklılıkları
Ayakkabı astarı ile ray arasındaki açıklık, bir arabanın ne kadar yan yana hareket edeceğini doğrudan etkiler. Daha sıkı ve daha tutarlı açıklık genellikle titreşimi azaltır ancak daha hassas kurulum ve ray hizalaması gerektirir.
Makaralı kılavuz pabuçları, tekerlek raya karşı sabit yuvarlanma temasını koruduğu için daha dar bir etkili boşlukla çalışma eğilimindedir; kayan pabuçlar ise astarın hareket sırasında ray yüzeyine yapışmaması için küçük bir çalışma açıklığı ile ayarlanır.
Yüksek Binalarda Makaralı Kılavuz Pabuçların Benimsenme Modeli
Yeni inşaat ve modernizasyon projelerinde bina yükseklikleri ve asansör hareket hızları arttıkça talep, binek araçlara yönelik silindir tabanlı sistemlere doğru istikrarlı bir şekilde kaydı. Aşağıdaki çizgi sabit bir istatistikten ziyade bu genel yönelim eğilimini yansıtmaktadır.
Bu değişim, büyük ölçüde, asansör sektörü tartışmalarında sürekli olarak bildirilen iki faktörden kaynaklanmıştır: yolcu binalarında sürüşün düzgünlüğüne ilişkin artan beklentiler ve raylı sistemin tamamını değiştirmeden kabin hızını artıran modernizasyon projelerinin artan payı.
Temel Seçim Faktörleri Arasında Performans Karşılaştırması
Makaralı ve kayan tasarımlar arasında seçim yapmak, yalnızca hıza göre seçim yapmak yerine çoğu zaman birkaç performans faktörünü birlikte tartmak anlamına gelir. Aşağıdaki radar grafiği, her iki türü de alıcıların sıklıkla değerlendirdiği beş faktöre göre sıralamaktadır.
Makaralı kılavuz pabuçları genellikle hız kapasitesi, sürüş düzgünlüğü ve gürültü kontrolü açısından daha yüksek puan alırken, kayar kılavuz pabuçları bakım kolaylığı ve yük taşımacılığında yük taşıma konusunda daha yüksek puan alma eğilimindedir; bu nedenle yük asansörleri hala büyük ölçüde sabit kayar tasarımlara dayanmaktadır.
Uzun Dönem Performansı Etkileyen Kurulum Gereksinimleri
Doğru kurulum, her iki kılavuz pabuç tipinin de asansörün ömrü boyunca amaçlandığı gibi performans gösterip göstermeyeceğini belirler. Üst ve alt kılavuz pabuçları takıldıktan sonra aralarında herhangi bir eğrilik veya bükülme olmayacak şekilde aynı dikey çizgiye monte edilmeli ve her ikisi de emniyet çenesi tertibatının merkezi ile aynı hizada olmalıdır.
Özellikle yük asansörlerinde kullanılan sabit kayar kılavuz pabuçlar için, pabuçların her iki tarafındaki açıklık tüm hareket uzunluğu boyunca tutarlı kalmalı ve astar ile rayın üst yüzeyi arasındaki boşluk genellikle 0,5 ila 2 milimetre daha önce açıklanan aralık. Bu açıklığın her iki yönde de yanlış yapılması, dengesiz aşınma veya daha sert bir sürüş olarak hızla ortaya çıkma eğilimindedir.
Onaylamaya Değer Kurulum Kontrol Noktaları
- Üst ve alt ayakkabılar tek bir dikey çizgi üzerinde hizalanmıştır
- Kılavuz pabucu yuvasında görünür bir eğrilik veya bükülme yok
- Hem kabin hem de karşı ağırlık taraflarındaki emniyet çenesine göre ortalanmış hizalama
- Tüm ray boyunca tutarlı yan açıklık korunur
- Kayar tip pabuçlarda yağ kabı dolu ve düzgün çalışıyor
Kılavuz Pabuç Tipinin Bina ve Asansör Kullanımıyla Eşleştirilmesi
Asansör Makaralı Kılavuz Pabucu ile asansör Kayar Kılavuz Pabucu arasında seçim yapmak, bina profili ve asansör görevi netleştiğinde kolaylaşır. Aşağıdaki tablo, alıcıların ve asansör parça ekiplerinin genellikle takip ettiği genel modeli özetlemektedir.
| Bina Veya Asansör Profili | Yaygın Olarak Eşleştirilen Kılavuz Pabucu Tipi |
|---|---|
| Yüksek katlı yolcu asansörü | Makaralı kılavuz pabuç |
| Orta katlı yolcu asansörü | Makaralı kılavuz pabuç or elastic sliding guide shoe |
| Düşük hızlı yolcu asansörü | Elastik kayan kılavuz pabuç |
| Yük asansörü | Sabit kayar kılavuz pabuç |
| Hız yükseltmeyle modernizasyon | Makaralı kılavuz pabuç replacement |
Asansör kılavuz pabucu değiştirme projesinde çalışan tesis ekipleri, bir firmadan numune istemeden önce genellikle aynı profil eşleştirmesinden başlar. özel asansör kılavuz pabucu tedarikçi, çünkü mevcut ray genişliği ve pabuç yuvası boyutlarının eşleştirilmesi, kılavuz pabuç tipinin eşleştirilmesi kadar önemlidir.
Kılavuz Pabucunun Ne Zaman Değiştirilmesi Gerektiğini Anlamak
Kılavuz pabuçları yavaş yavaş aşınır ve çoğu asansör bakım ekibi, tam bir arızayı beklemek yerine bir avuç tutarlı uyarı işaretine dikkat etmeyi öğrenir. Arabada olağandışı yan yana hareket, araba çerçevesinin üst veya alt kısmına yakın bir yerde gıcırdayan veya gıcırdayan bir ses ve ayakkabı astarında gözle görülür aşınma olukları en yaygın erken belirtilerdir.
Asansör kılavuz pabuç değiştirme programını yürüten kaynak bulma ekipleri, sipariş vermeden önce tipik olarak hem ray genişliği hem de kılavuz pabuç koltuğu için uyumlu boyutlar talep eder, çünkü iyi yapılmış bir pabuç bile mevcut raya oturması yanlışsa kötü performans gösterir. Yerleşik bir şirketle çalışmak Asansör kılavuz pabucu fabrikası Çin Üretim ekipleri ray profili çizimlerini doğrudan mevcut kalıplara göre referans alabileceğinden, tedarik bazlı tedarik ilişkisi genellikle bu eşleştirme sürecini kısaltır.
Ningbo Yinzhou Fukangda Asansör Parçaları Fabrikası Hakkında
Ningbo Yinzhou Fukangda Asansör Parçaları Fabrikası 2006 yılında kuruldu ve Çin'in Zhejiang Eyaleti, Ningbo Şehri, Yinzhou Bölgesi, Da'ao Endüstri Parkı'nda bulunuyor. Şirket, hem asansör kılavuz pabucu üreticisi hem de yurt içi ve uluslararası asansör tedarik zincirlerine hizmet veren asansör kılavuz rayı şirketi olarak çalışarak asansör parçalarının araştırma, geliştirme, üretim ve satışına odaklanmaktadır.

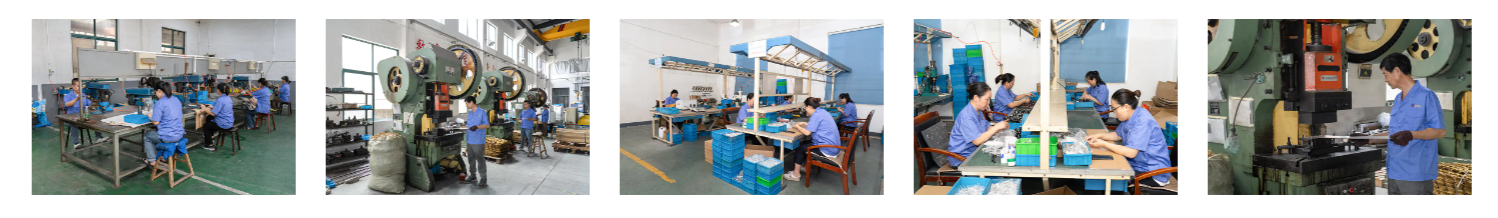

Üretim merkezi, olgun montaj hatları ve denetim prosedürlerinin yanı sıra çeşitli gelişmiş donanım ve plastik işleme ekipmanlarını çalıştırarak her üretim partisinde hassasiyeti, kaliteyi ve istikrarlı tedarik sürekliliğini destekler. olarak OEM asansör kılavuz pabucu and Çin asansör kılavuz pabucu üreticisi Fukangda, Hitachi, Mitsubishi, Otis, Thyssen, Guangri, Kangli, Asya Pasifik, Suzuki ve Singlin proje kanallarını kapsayan ilişkiler de dahil olmak üzere, iç pazarda faaliyet gösteren tanınmış asansör markalarıyla uzun süreli bir işbirliği kurmuştur ve asansör parçaları endüstrisinde yıllar süren tutarlı tedarik sayesinde oluşan güçlü bir itibarı yansıtmaktadır.
Sıkça Sorulan Sorular
Asansör kabini veya karşı ağırlık ile kılavuz ray arasına takılan, hareketi tek bir dikey yolla sınırlı tutan kayan veya yuvarlanan bir cihazdır.
Asansör yukarı ve aşağı hareket ederken sapmayı, eğilmeyi veya sallanmayı önleyerek kabini veya karşı ağırlığı ray üzerinde dengeler.
Tipik bir kurulumda, kabin çerçevesinde dört ve karşı ağırlık çerçevesinde her birinin üst ve alt köşelerine konumlandırılmış dört kılavuz pabucu kullanılır.
Koltuk ve ray gövdesi tipik olarak metaldir, ayakkabı astarı ise genellikle raya karşı sürtünmeyi azaltmak için tasarlanmış aşınmaya dayanıklı bir malzemedir.
Kılavuz raylar, kabinin ağırlığına, hızına ve braketler arasındaki ray aralığına göre doğru boyutun seçildiği standart T şekilli profil boyutları yelpazesinde gelir.
Raylar, şaft içindeki duvar destekleri üzerine bölüm bölüm monte edilir, dikey hizalama açısından kontrol edilir ve kılavuz pabuçlar takılmadan önce bağlantı plakaları ile birleştirilir.
Teknisyenler ray genişliğini, çalışma yüzeyinin düzlüğünü ve şaft boyunca dikey hizalamayı birden fazla noktada pergel ve doğruluk kontrolleri kullanarak ölçer.
