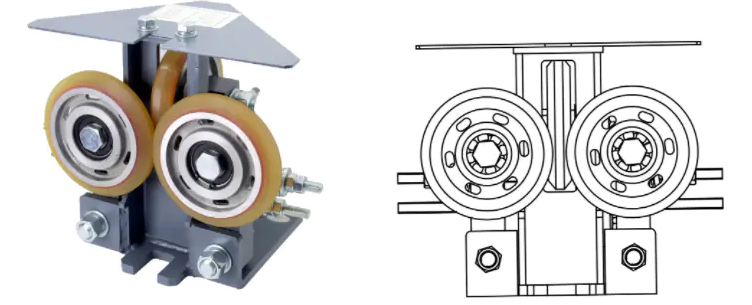

1. Dört Temel Teknoloji Makaralı Kılavuz Pabuçlar
Hassas Rulman Tasarımı: Yuvarlanma Direncini Azaltır
Çift Sıralı Eğik Bilyalı Rulmanlar: Radyal ve Eksenel Yüklere Dayanır, Bağlanma Olmadan Yüksek Hızlı Makara Dönüşü Sağlar
Ön Yük Ayarı: Bir yay veya hidrolik mekanizma, silindir ile kılavuz ray arasında sürekli teması sağlayarak sıçramayı önler.
Polimer Malzeme Silindirleri: Şok Emilimini ve Aşınma Direncini Dengeler
Poliüretan (PU) Makaralar: Oldukça elastik ve aşınmaya dayanıklı, kılavuz rayındaki düzgünsüzlüklerden kaynaklanan mikro titreşimleri emer.
Naylon Kompozit Silindirler: Güçlü deformasyon direncine sahip, yüksek hızlı asansörler (>2,5 m/s) için uygundur.
Dinamik Kendiliğinden Hizalanan Yapı: Kılavuz Ray Sapmasını Karşılar
Yüzer Montaj: Silindirin ±3° aralığında kılavuz ray kurulum hatalarına uyum sağlamasına olanak tanır.
Elastik Destek Sistemi: Lastik pedler veya yaylar geçici darbe kuvvetlerini (örneğin acil durdurma sırasında) yastıklar.
Yağlama Teknolojisinde Yenilik: Bakım Gerektirmez ve Uzun Ömürlü
Kendinden yağlamalı rulmanlar: Grafit veya PTFE ile üretilmiştir, harici yağlama gerektirmez.
Yalıtımlı tasarım: Toza ve suya dayanıklı olup yabancı maddelerin silindirlere girmesini ve performansı etkilemesini önler.
2. Yaygın Asansör Makarası Kılavuz Pabucu Sorunları ve Çözümleri (Bakım Kılavuzu)
Anormal Rulo Aşınması
- Düzensiz Silindir Yüzeyi Aşınması
Olası Nedenler:
Kılavuz Ray Montaj Sapması (Yatay/Dikey Tolerans Aşıldı)
Kabinin Dengesiz Yüklenmesi Bir Tarafta Aşırı Kuvvete Yol Açıyor
Niteliksiz Rulo Malzemesi (Yetersiz Sertlik veya Bozulma)
Çözüm:
Kılavuz Ray Düzlüğünü Kontrol Edin: Sapmanın 0,5 mm/m'den az olduğundan emin olmak için bir lazer hizalama aleti kullanın.
Kabin Dengesini Ayarlayın: Eşit yük dağılımı sağlamak için karşı ağırlık konfigürasyonunu kontrol edin.
Yüksek Aşınmaya Dayanıklı Silindirleri Değiştirin: Poliüretan (PU) veya naylon kompozit malzemeleri seçin (önerilen Shore sertliği 75A-85A).
- Erken silindir çatlaması veya deformasyonu
Olası nedenler:
Aşırı yük (nominal yükün %150'sini aşan)
PU silindirin yumuşamasına neden olan aşırı yüksek ortam sıcaklığı (>60°C)
Kimyasal korozyon (temizlik maddelerindeki güçlü asitler veya alkaliler gibi)
Çözüm:
Aşırı yük koruma cihazı takın: Aşırı yük çalışmasını sınırlamak için asansör kontrol sistemini bağlayın.
Yüksek sıcaklıktaki silindirleri değiştirin: Naylon veya PTFE kompozit malzemeleri seçin (-30°C ila 120°C'ye uygun).
Kimyasal temastan kaçının: Temizlerken nötr bir solvent (alkol gibi) kullanın.
Anormal Çalışma Gürültüsü
- Yuvarlanma sırasında bir "gıcırtı" sesi
Olası nedenler:
Rulman yağı veya toz girişinin olmaması
Açıklığın artmasına neden olan aşınmış makaralı pim
Kılavuz ray yüzeyindeki sert parçacıklar (kum ve çakıl gibi)
Çözüm:
Yatakları temizleyin ve yağlayın: Yüksek sıcaklık gresi (lityum bazlı gres gibi) kullanın. Sızdırmaz yataklar derhal değiştirilmelidir.
Pimin değiştirilmesi: Pim çapında aşınma olup olmadığını kontrol edin (>0,2 mm'nin değiştirilmesi gerekir). Kılavuz raylarını temizleyin: Kirleri gidermek amacıyla kılavuz rayı temas yüzeyini cilalamak için ince zımpara kağıdı kullanın.
- Yüksek frekanslı "uğultulu" titreşim
Olası nedenler:
Makara dinamik dengelemesinin başarısız olması (örn. rulmanın iç hasarı)
Asansörün çalışma hızı ile silindirin doğal frekansı arasındaki rezonans
Çözüm:
Silindir grubunu değiştirin: Orijinal parçaları tercih edin (dinamik dengeleme doğruluğu ≤ 0,5g·cm).
Asansörün çalışma eğrisini ayarlayın: Hızlanmayı azaltmak ve rezonans frekans bandından kaçınmak için invertörü kullanın.
Kılavuz pabucu sıkışması
- Yavaş silindir dönüşü
Olası nedenler:
Rulman korozyonu (nemli ortamdan kaynaklanır)
Makara ve kılavuz rayı arasında yetersiz boşluk (yanlış kurulum)
Çözüm:
Paslanmaz çelik rulmanları değiştirin: Yüksek nemli ortamlar için uygundur (örn. yer altı garajlarındaki asansörler).
Kılavuz pabucu açıklığını ayarlayın: Ölçmek için sentil kullanın; kenar başına 0,5-1 mm'lik bir açıklık tavsiye edilir (üreticinin standartlarına bakın).
Diğer Sistemik Arızalar
- Kılavuz pabuç tamamen sapmış veya gevşek.
Olası Nedenler:
Gevşek montaj cıvataları (titreşim nedeniyle)
Deforme olmuş kılavuz pabucu braketi (dış darbe nedeniyle)
Çözüm:
Cıvataları sıkın ve gevşeme önleyici conta uygulayın: Bir tork anahtarı kullanın (üreticinin belirttiği torka göre sıkın).
Braketi hizalayın veya değiştirin: Braketin düzlüğünü kontrol etmek için bir seviye kullanın (hata <1 mm/m).
3. Asansör Makaralı Kılavuz Pabuçları hakkında Sıkça Sorulan Sorular (SSS)
- Bir silindirin değiştirilmesi gerekip gerekmediğini nasıl belirleyebilirim?
Değiştirme kriterleri:
Aşınma: Silindir çapında azalma > 2 mm (bir kumpasla ölçülmüştür).
Yüzey çatlakları: Görünür çatlama veya soyulma.
Anormal gürültü/titreşim: Çalışma sırasında gözle görülür gıcırtı veya sarsıntı.
- Makaralı kılavuz pabuçlarının yağlanması gerekiyor mu?
Çoğu şunları yapmaz:
Modern makaralı kılavuz pabuçları, kendinden yağlamalı yataklar (grafit dolgulu PTFE gibi) kullanır.
İstisnalar: Eski modeller veya özel ortamlar (yüksek sıcaklıklar), az miktarda yüksek sıcaklık gresi gerektirebilir.
- Silindirler neden erken aşınır?
Yaygın nedenler:
Kılavuz rayı kurulum sapması (> 1 mm/m).
Kronik dengesiz kabin yüklemesi (örneğin, ağır nesnelerin her zaman bir tarafa yerleştirilmesi).
Düşük kaliteli silindirlerin kullanılması (sertlik standarda uymuyor).
- Makaralı kılavuz pabuçları yüksek hızlı asansörlere uygun mudur? Uygulanabilirlik:
Düşük hızlı asansörler (≤1,75 m/s): Sıradan PU makaralar yeterlidir.
Yüksek hızlı asansörler (≥2,5 m/s): Hassas yataklara sahip naylon kompozit makaralar gereklidir.
- Makaralı kılavuz pabuçlarının sesini nasıl azaltabilirim?
Gürültü azaltma önlemleri:
Elastik pedli (titreşimi emen tasarım) kılavuz pabuç braketlerini seçin.
Kılavuz ray bağlantılarının düzgün olmasını sağlayın (geçiş alanını cilalayın).
Sessiz yatakları değiştirin.
